알리 스타트 버튼 리모컨 수신거리 연장하기

zipi 2020. 5. 12. 15:29

이전에 알리익스프레에서 구매한 버튼 시동을 달았는데.. 리모컨 수신거리가 매우 짧았다.

리모컨 수신거리가 대략 5m인데.. 멀리서 열고 닫을 수 없고 원격시동시 몇 걸음만 더 하면 차에 탈 수 있기 때문에 효유렁이 떨어졌다.



그러다가 외장형 안테나로 변경해본 후 효과가 있어 글로 정리한다.



https://zipi.me/615



싼타페 CM 버튼 시동 및 스마트키 DIY (알리 스타트 버튼 DIY)

최근에 차키를 분실하였었다. 차키를 다시 만드려면 키를 복사하고 이모빌라이저 등록까지하면 비용이 꽤 나온다. 그러다가 경보기를 알아보게되었고, 알리익스프레스에서 보다보니 저렴하게

zipi.me

리모컨 수신률..

리모컨의 명령을 잘 수신하려면 크게 1) 송신부(리모컨)의 출력 향상, 2) 전파가 가는 통로 장애물 여부, 3) 수신부의 안테나 상태에 따라 수신률이 달라진다고 한다.



이중에 송신부.. 즉 차량의 리모컨에서 출력을 높이면 좋으나.. 이부분은 쉽지 않다. 애초에 출력을 조절할 수 있는 리모컨이 아니면 방법이 없다.



2) 전파가 가는 통로를 정리하는것도 한계가 있다. 차량 내의 본체의 리모컨을 최대한 외부로 빼고, 주변의 장애물을 치울수 없기 떄문..



그렇다면 할 수 있는건.. 수신부의 안테나를 조절하는 것 뿐이다.



전파는 이미 쏴질 때 출력이 정해져 있으니 애초에 너무 출력이 낮으면 소용이 없다. 쏘아진 전파를 잘 잡아내는것이 안테나의 역할이며, 이미 낮은 신호를 증폭은 사실상 어려운듯 하다. 안테나는 여러 종류가 있고, 종류에 따라 이득(gain)이 다르다. 안테나를 어떤것을 하냐에 따라 약한 신호를 잘 잡거나, 특정 방향에서만 오는 신호를 잘 잡을 수 있다.

흔히 위성 접시 안테나같은 경우 특정 방향의 약한 신호까지 잘 잡는다. 그러나 차량은 어디서든 신호가 오기에 이런 안테나를 쓸 수 없고...



쉽게 주변에서 볼 수 있는 WiFi 안테나 같은걸 구매하여 이용하면된다.



안테나 구매

안테나는 여러 종류가 있고, 그중에 차량용 버튼 시동키에 사용할만한건 다이폴안테나 또는 모노폴 안테나를 이용하면된다.

모노폴 안테나는 WiFi 안테나와 같이 생겼다. 싼타페 CM의 BCM에도 이 안테나를 사용한다.



다이폴 안테나
모노폴 안테나





안테나는 버튼 시동키의 주파수에 맞는 안테나를 고르면 되며, 다이폴 또는 모노폴 어느걸 사용해도 무관한듯 싶다. 모노폴의 경우 하단쪽은 차체에 닿도록 해애한다. 다이폴 같은 경우 차량의 전면 유리쪽에 붙일 수 있어서 깔끔할 수 있다.







https://s.click.aliexpress.com/e/_dSQko3h



US $2.32 5% OFF|SOONHUA SMA 남성 플러그 경적 안테나 118in 433MHZ GSM GPRS SMA 남성 플러그 경적 안테나 신호

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com

본인이 산 제품은 위의 제품으로 SMA 잭을 사용하는 안테나이다.

이외에도 여러 안테나가 있으니 주파수에 맞는 제품을 구매하면된다. 적당한 가격에 배송이 빠른 제품으로 하는게 좋다. (본인은 1달 넘게 걸림 ㅠ)





https://s.click.aliexpress.com/e/_d7qo4Bv



US $6.0 |자기베이스 monopole antenna. it 433 mhz, 470 510 mhz 및 860 930 mhz의 라이센스 프리 스펙트럼 대역 ��

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com

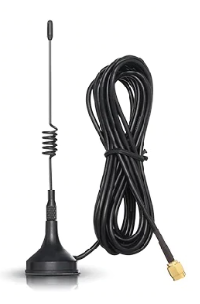

위 제품은 자석으로 붙이는 스타일의 모노폴 제품으로 길이가 짧은게 장점이다.





https://s.click.aliexpress.com/e/_BfgdLoUF



US $3.14 37% OFF|Dlenp 장거리 433 MHz 안테나 433mhz 패치 안테나 햄 라디오 SMA 남성 3 M 케이블|통신용 안�

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com

위 제품은 다이폴 제품으로 양 옆의 안테나가 조금더 짧다. 성능은 비슷해보이는데... 측정해 보지 않아서 모르겠다.



안테나는 어느걸 사도 큰 차이가 없을듯 보인다. (애초에 리모컨 자체가 미약하게 쏘는걸로 보임)



개조 및 설치

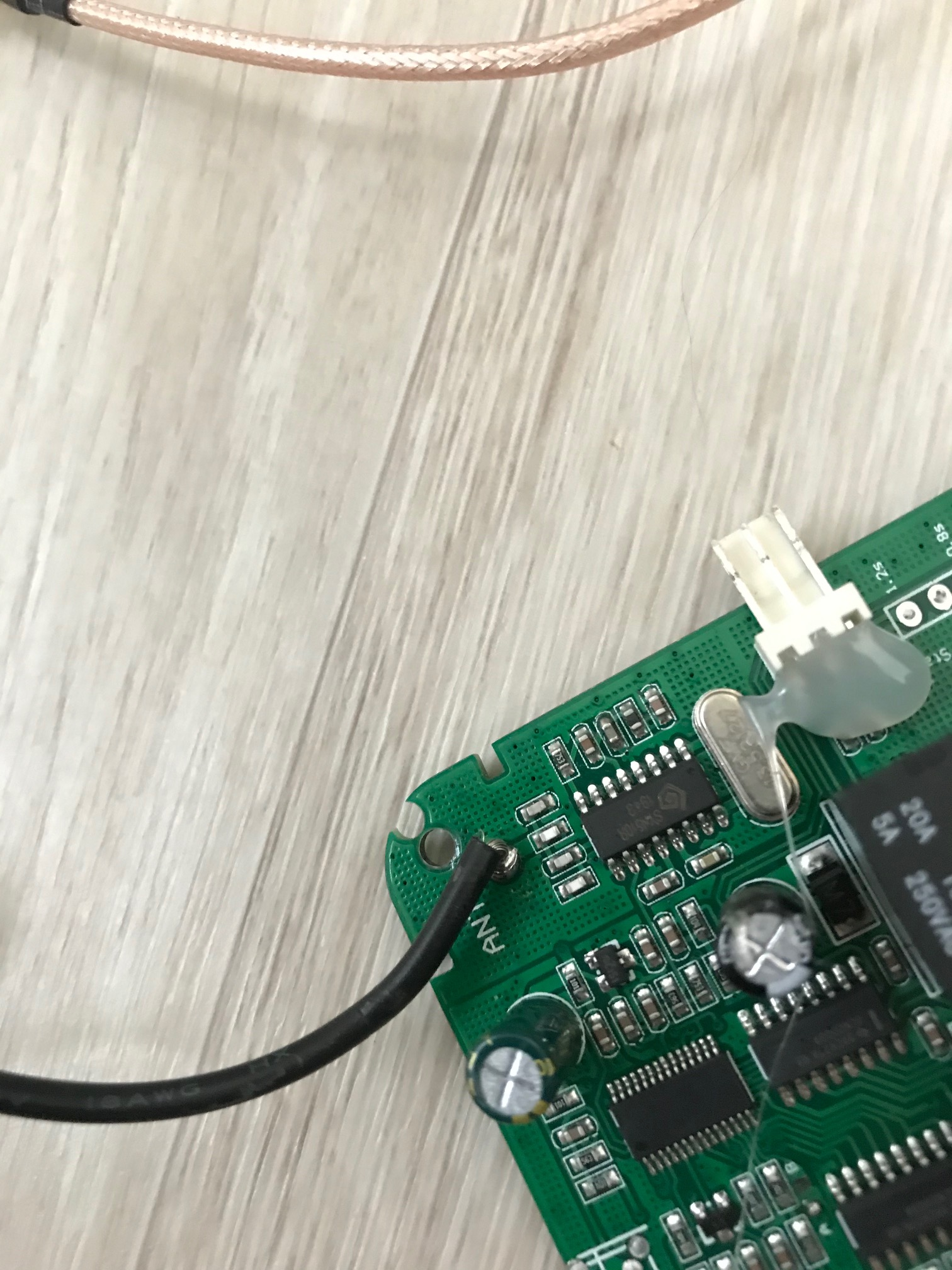

버튼 시동의 본체를 열면 안테나가 연결되어 있다. (사진의 초록기판 왼쪽 상단의 검정색 케이블)

기존에는 그냥 두꺼운 케이블 하나만 있어서.. 본체의 위치에 따라 수신률이 매우 달라졌던걸로 보인다.

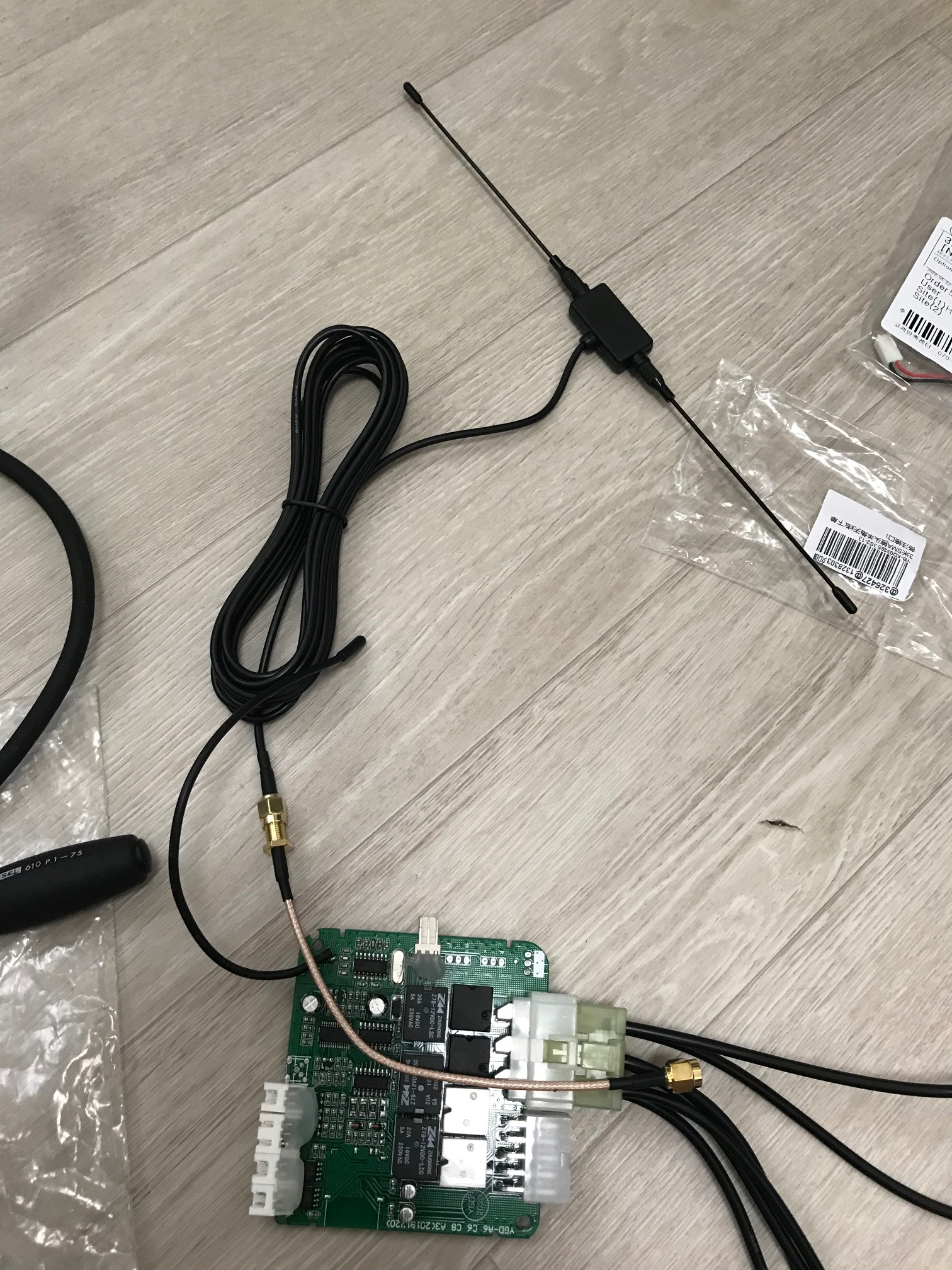

기존의 안테나를 제거하고 새로운 안테나에 연결하면 된다.

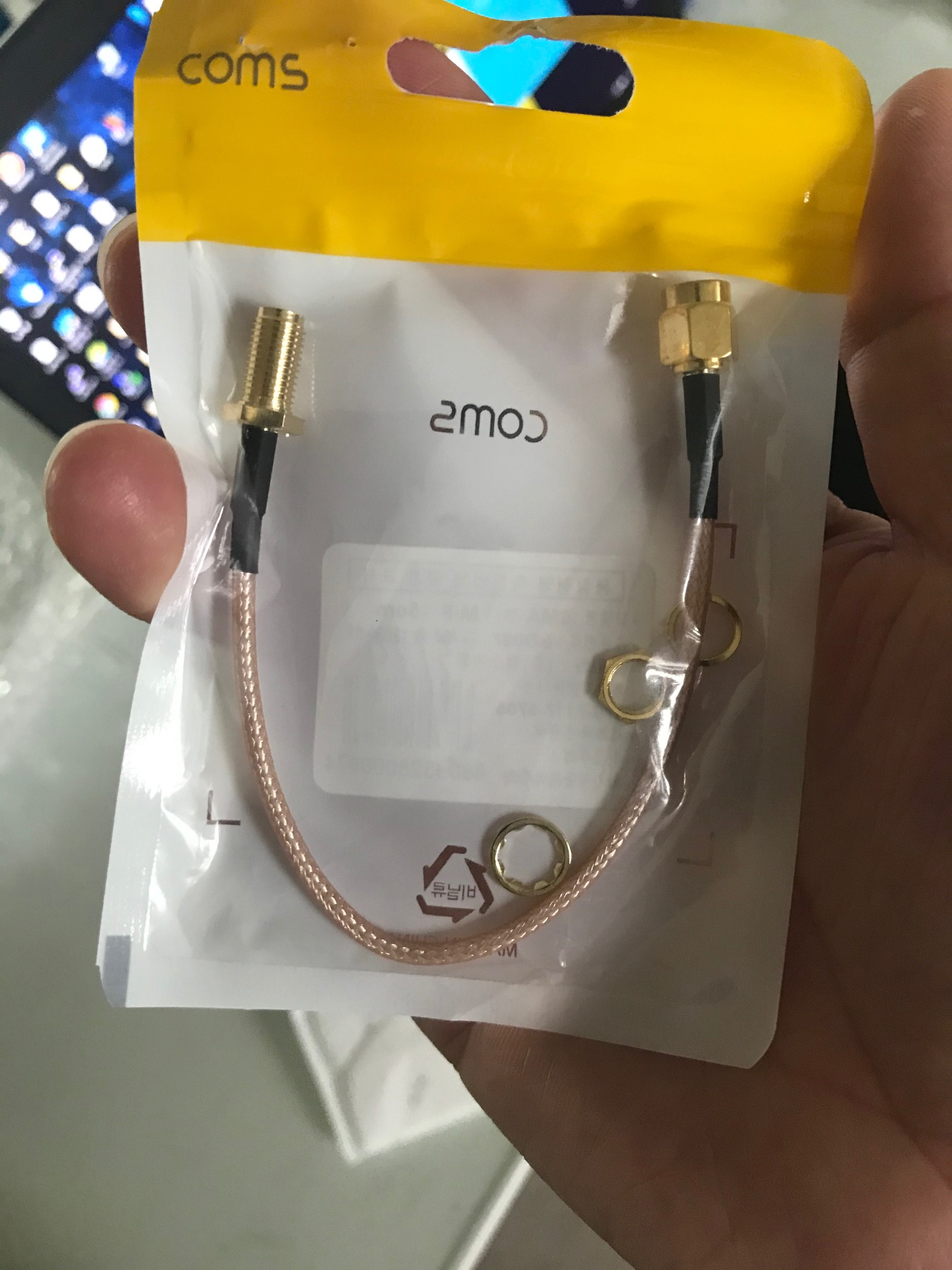

COMS에서 판매하는 SMA 연장 케이블이다. (SMA 케이블을 구매할것). 주의할 점은 내부의 선에 피복 자르기 위해서 선을 당기면 커넥터쪽에서 뽑힌다. 작업하기 전에 커넥터쪽 검정색 부의를 펜치로 세개 눌러서 고정시키고 하자.









위의 검정색 부분을 인두기로 납을 녹여서 제거하면된다.





결과

기존보다 거리가 확실히 늘었다.

순정 리모컨보다는 짧지만(아파트 20층에서 가능), 기존의 5m보다는 더 멀리간다. 대략 10~15m정도에서도 작동한다. 이제 잘 사용할 일만 남았다.
