Tesla Model Y 리어 시거잭 배선 정보

by zipi 2022. 6. 27.
반응형

Tesla Model Y는 1열 센터콘솔과 트렁크 안쪽에 시거잭이 한개씩 존재한다.

이중에 센터콘솔 쪽 내부의 커넥터 배선정보는 많이 알려져 있고, 블랙박스 시공할 때 거의 필수로 Y 커넥터를 만들어 사용한다.

Tesla 시거잭 Y잭 배선 구매정보



그러나 트렁크쪽 리어 시거잭 배선 정보는 알려진게 없었는데, 최근 서비스 매뉴얼이 풀리면서 커넥터 정보를 알게 되고, 구매 후 시공까지 완료하였다.





트렁크 시거잭 커넥터 확인하기

모델 Y 트렁크, 운전석측에서 커버를 살짝 벗겨보면 안쪽에 커넥터가 존재한다.

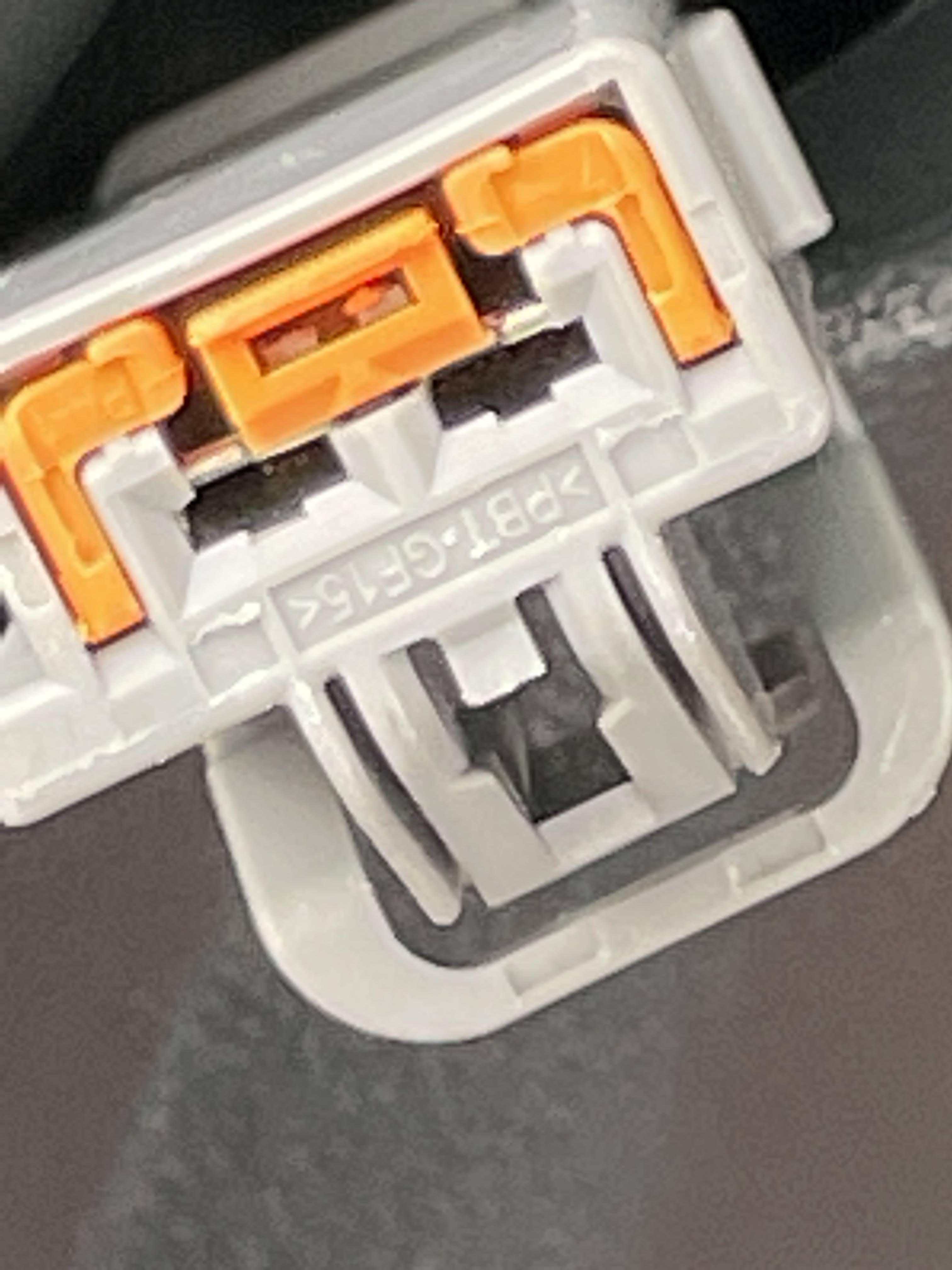

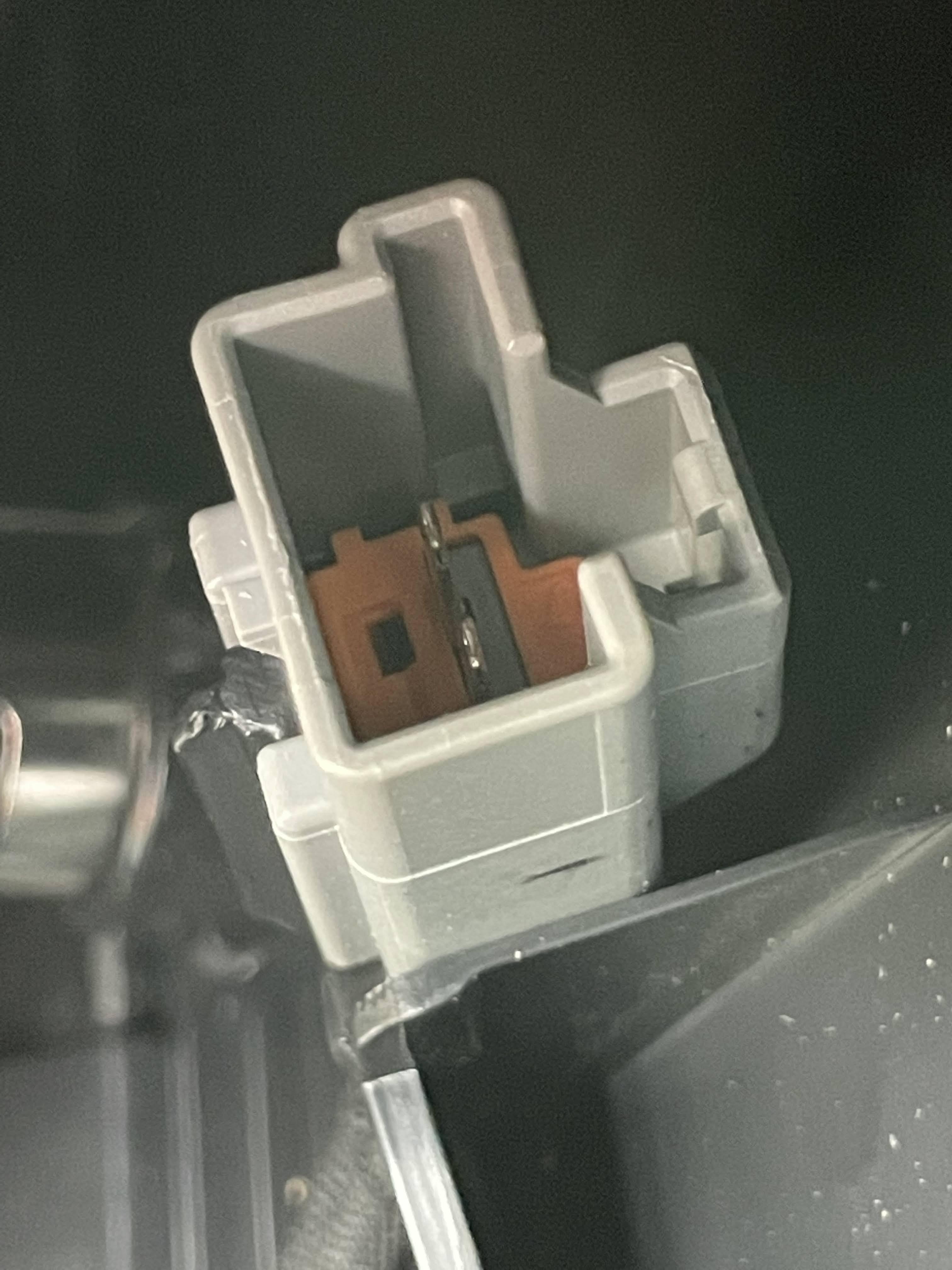

사진과 같이 차량측 커넥터와 시거잭 커넥터가 연결되어 있다.

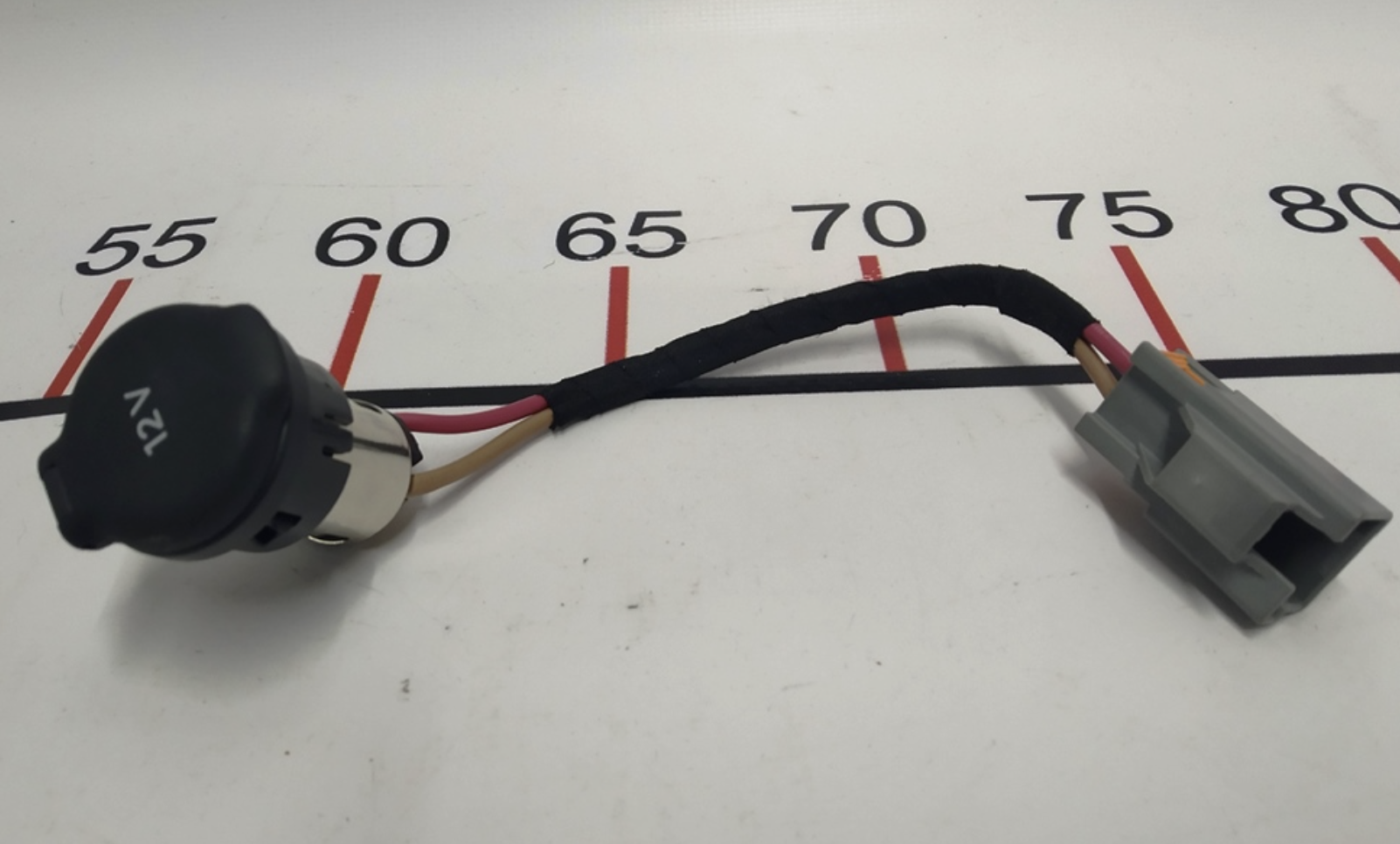

왼쪽 사진이 트렁크 시거잭 부품으로 모델 S/X에서도 사용한다고 알려져있다.  (부품번호 : 1011678-00-A)

저 커넥터의 오리지날 커넥터를 찾아 Y 배선을 만들어야 하는데, 1년 넘게 못찾았다가 제대로 찾게되었다.

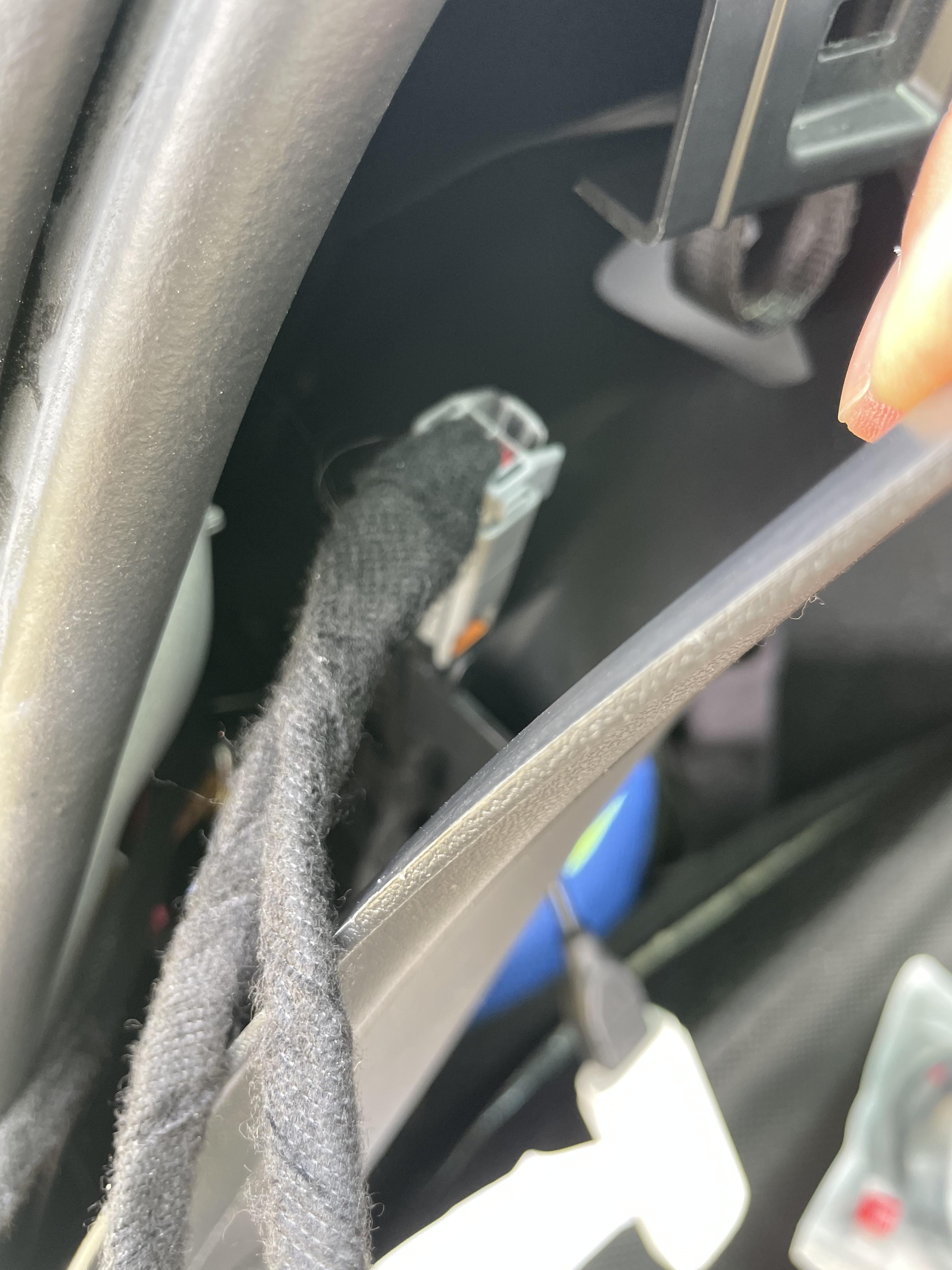

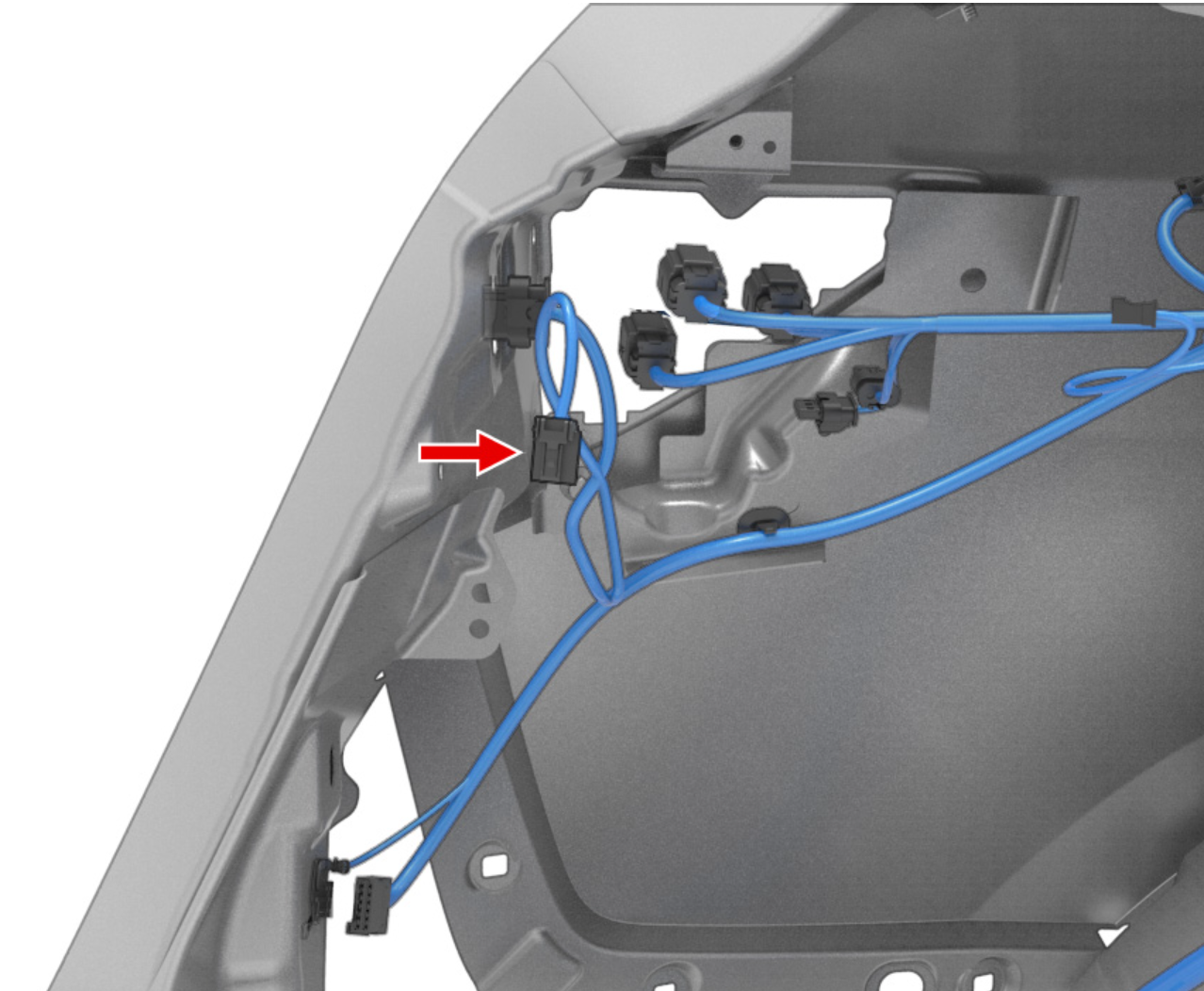

트렁크 좌측 하단의 고무 몰딩을 살짝 빼고, 커버를 살짝만 당겨도 손 들어갈 정도가 되며, 그 안쪽에 시거잭 관련 커넥터가 바로 보인다.

차량에서 오는 커넥터는 차체에 고정되어 있으나 위로 당기면 빠진다.



Y 커넥터 만들기

커넥터 카탈로그를 확인한 결과, 해당 커넥터는 'YAZAKI 7283-6445-40'이다.

매번 델파이 같은곳만 찾았는데 YAZAKI 회사이니 찾을수가 없었다.



커넥터는 해당 제조사 정식 제품을 이용하거나, '알리'에서 찾으면 같은 제품을 찾을 수 있다.

단, 정품이라고 확신하지 못한다.

구매한 후 받아보니 뭔가 새거같지는 않았다. 핀의 경우 새제품이 맞는데 커넥터는 뭔가 좀 오래되어 묵은 제품 느낌.

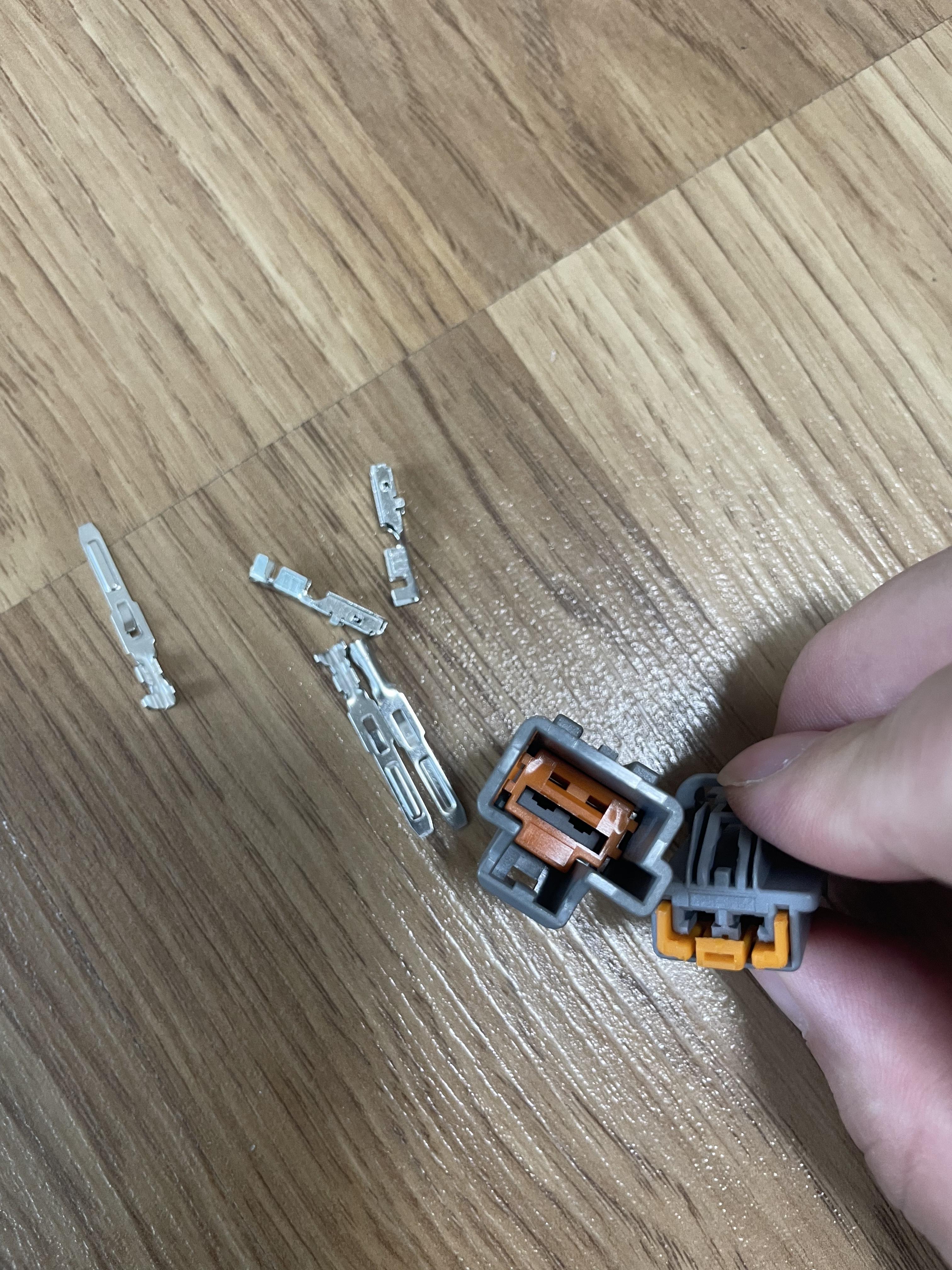

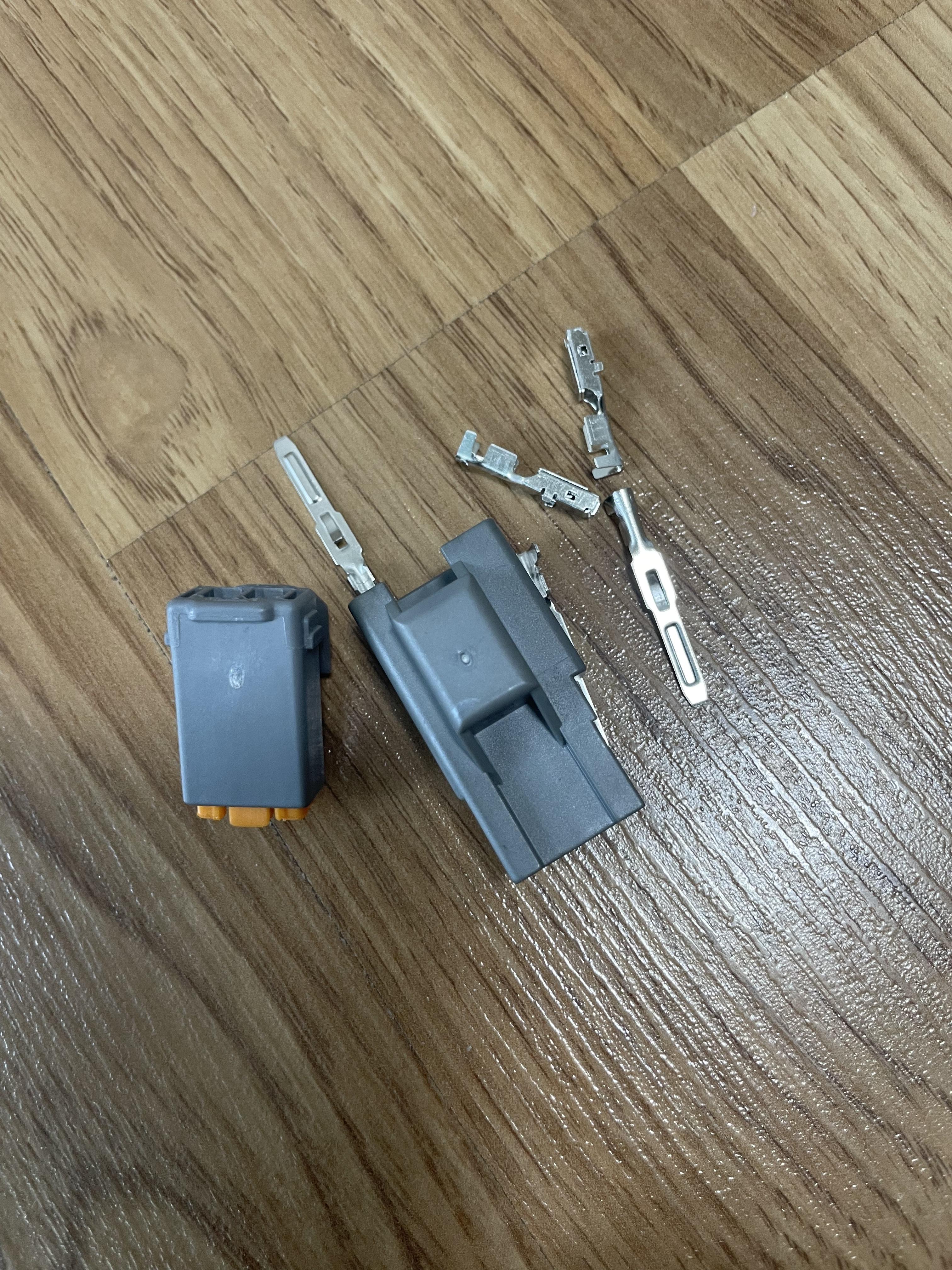

구매한 커넥터로, 조립이 필요하다.

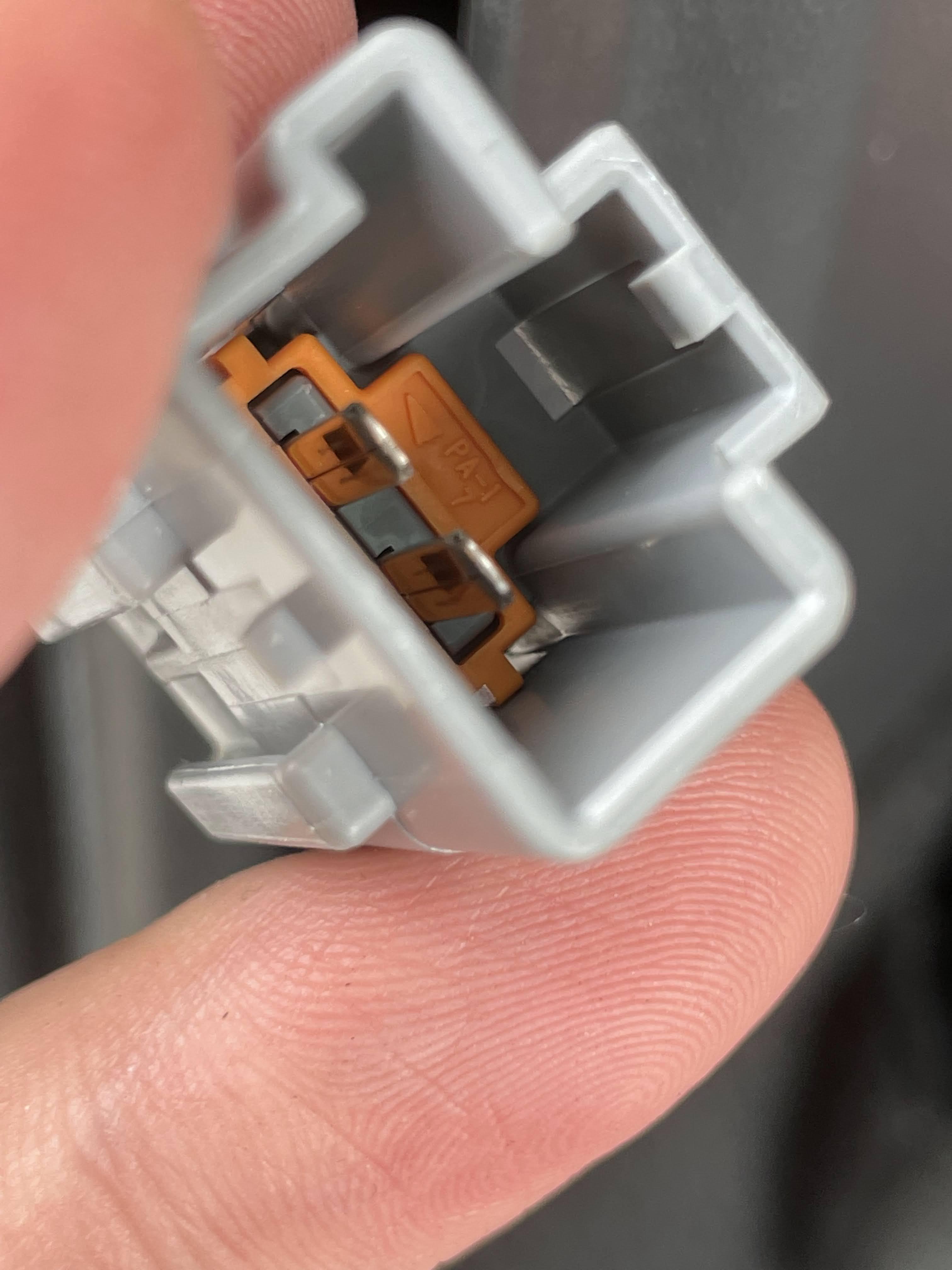

커넥터와 핀, 그리고 핀가드(?? 핀이 빠지지 않도록 막아주는 녀석으로, 사진상의 주황색 부품, 꽉 끼우면 핀을 못빼고 못넣는다.)가 셋트로 온다.

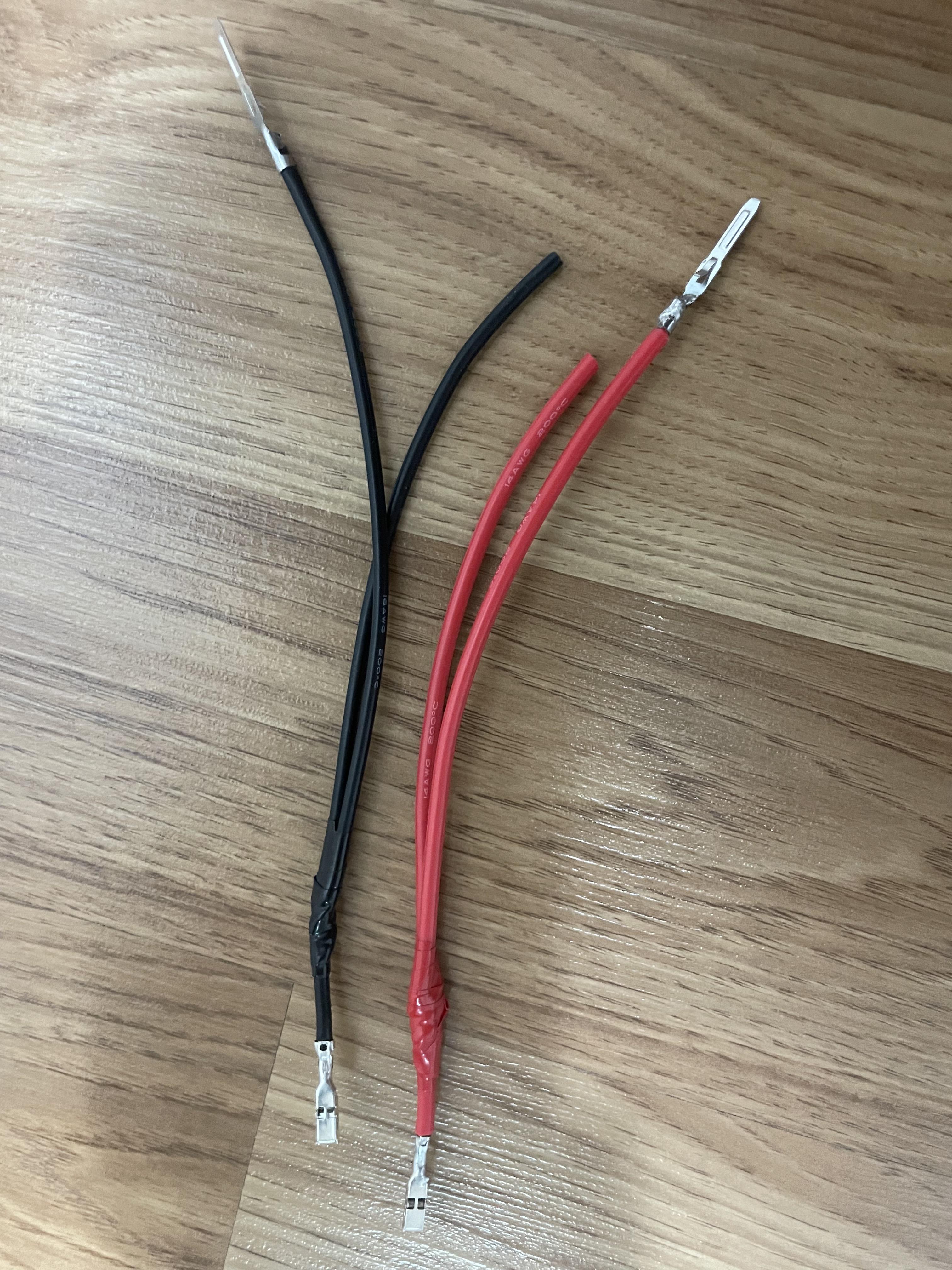

적당한 선과 핀을 연결한다. 별도로 압착기가 없어서 펜치로 눌렀고, 혹시나 빠질것을 염려하여 납땜으로 마무리했다.

시거잭이 10A이상 고전류가 흐를 수 있고, 또한 순간 14~16A까지 전류가 흐를 수 있으니 허용전류 확인하여 두꺼운 전선으로 하는게 좋다.



참고로 커넥터에 핀을 먼저 끼우면, 다시 빼기가 어려우니 전선 납땜 후 +, - 위치 확인 후 연결해야한다.

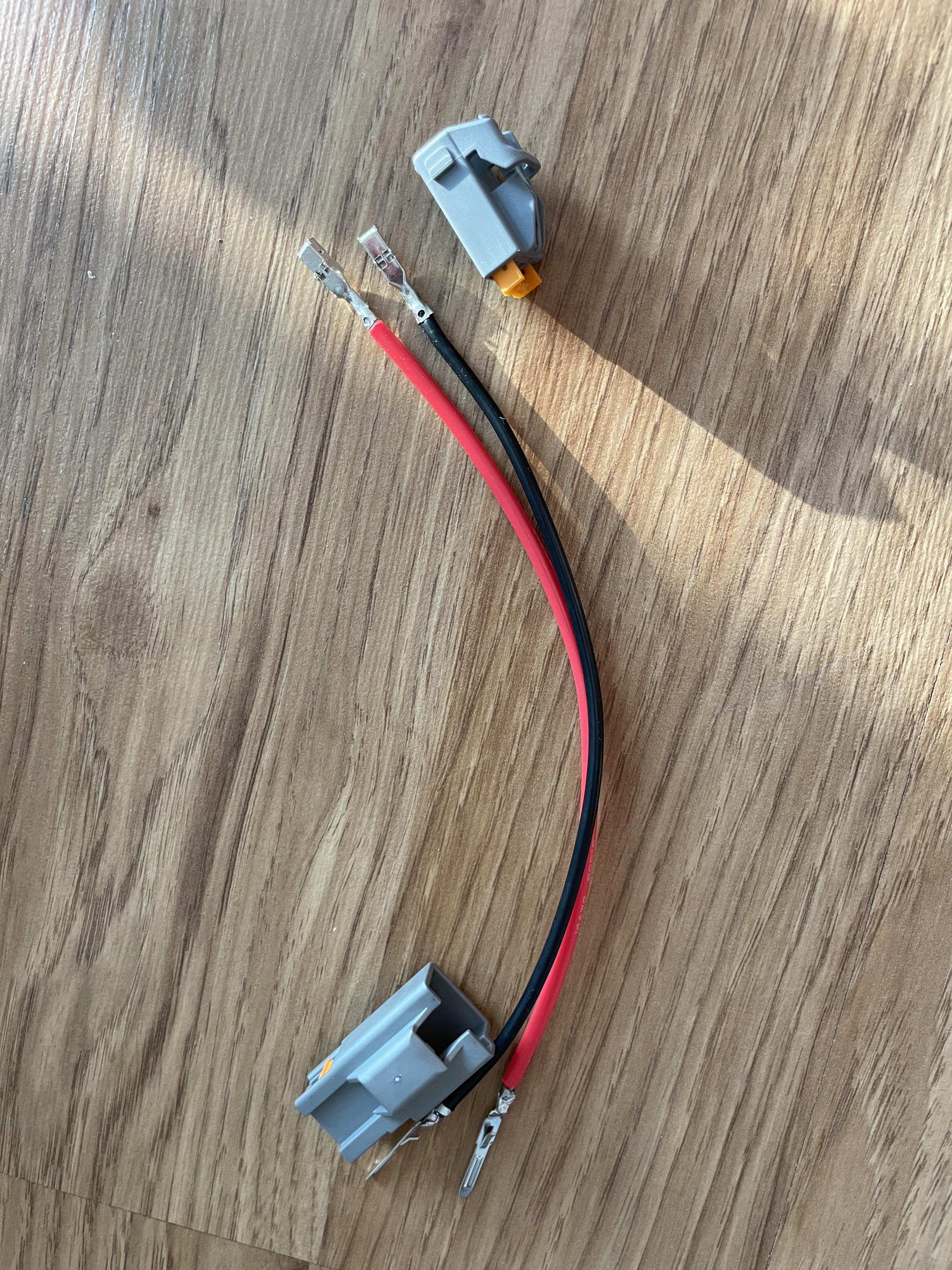

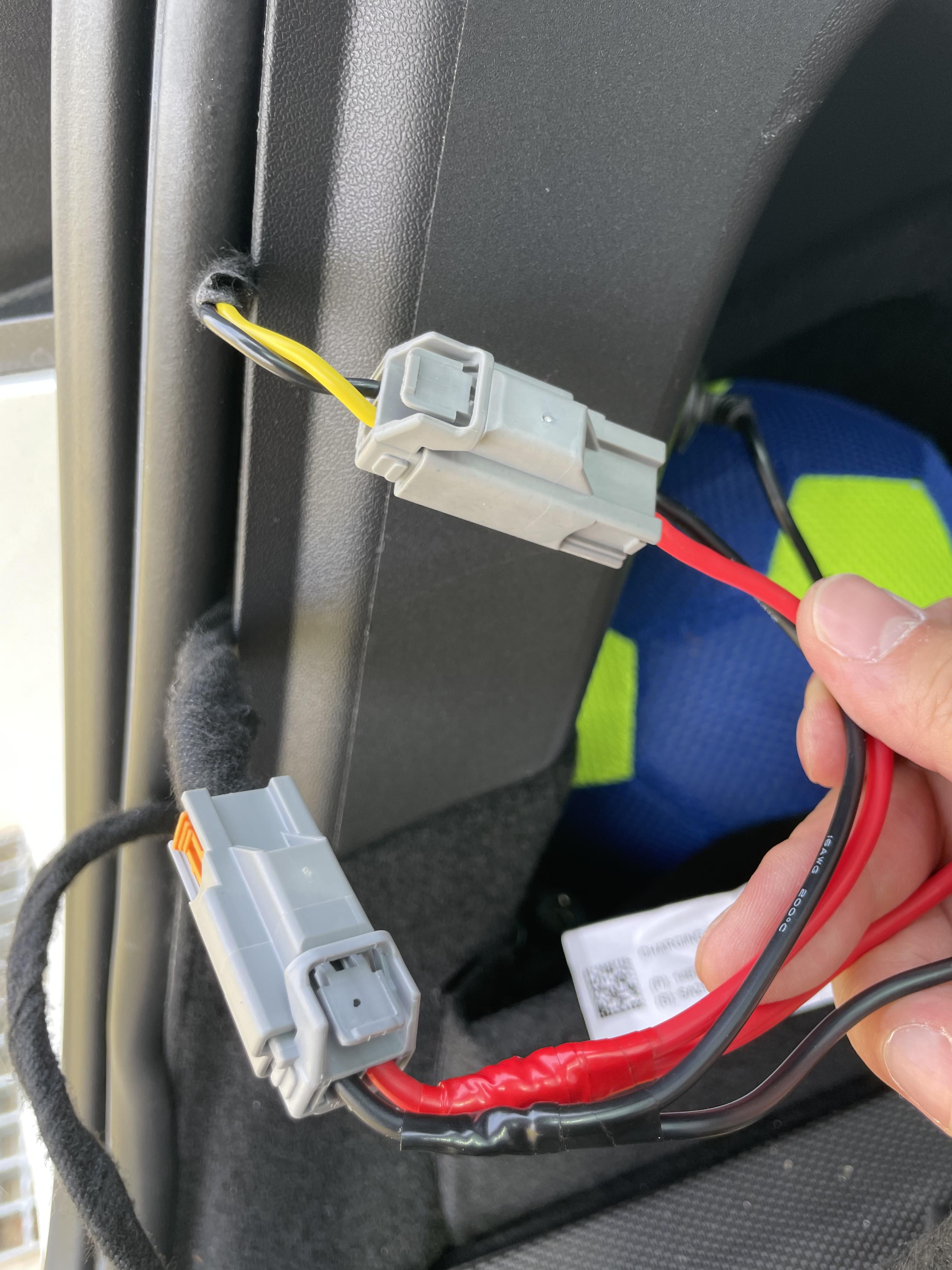

하진과 같이 기존 커넥터에 연결해서 배선 자르지 않고 Y 배선을 연결하였다.

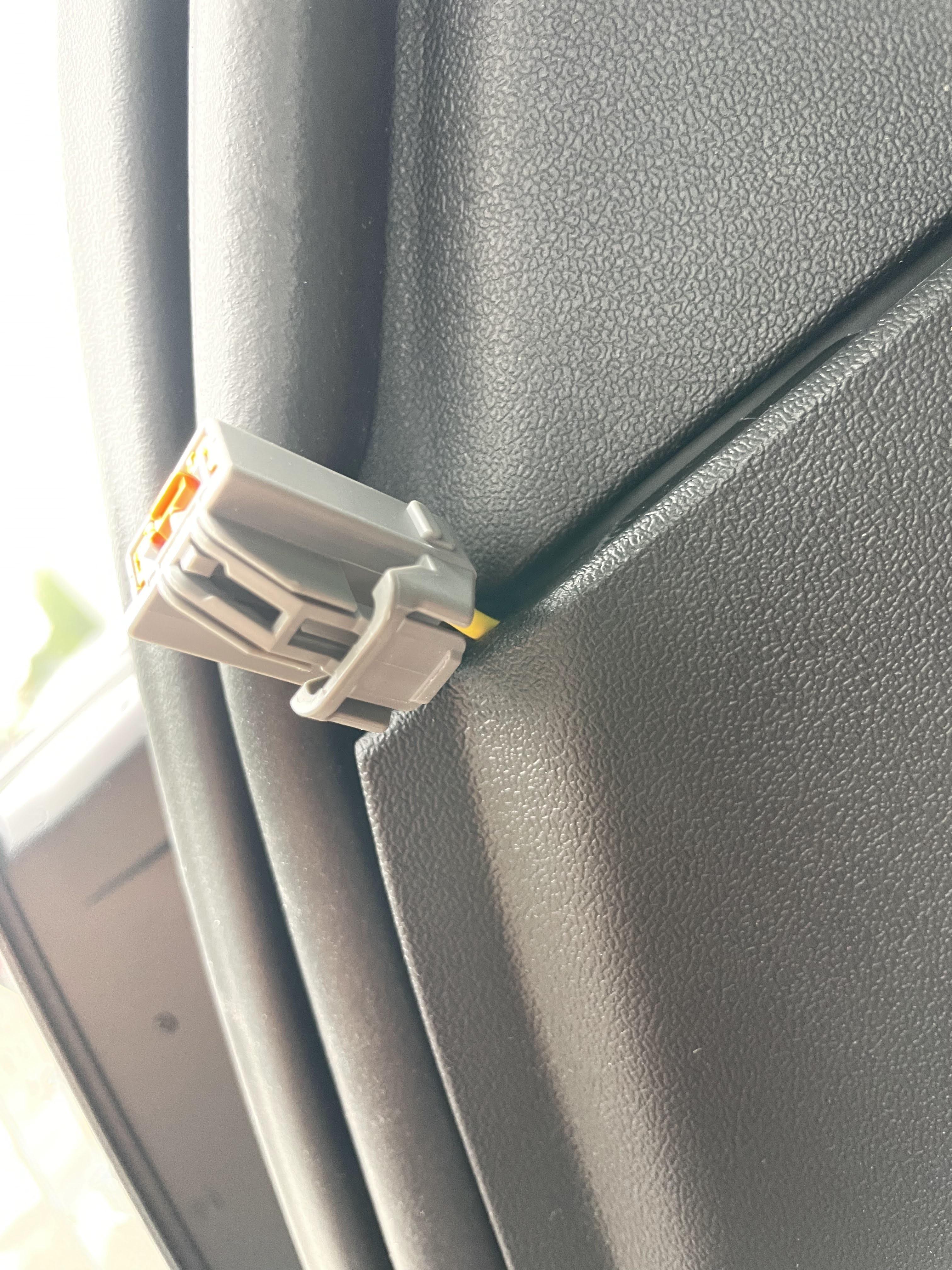

원래 커넥터는 오른쪽 사진처럼 차량 내에 고정할 수 있다.















해당 커넥터 구매 정보

알리에서 구매할 수 있으며, 아직 국내에는 판매하는 곳이 없는듯 하다.



https://s.click.aliexpress.com/e/_DeOCSV1



0.97US $ |The original 7282 6445 40 7283 6445 40 2PIN Male automobile connector plug shell and terminal are supplied from stock|

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com





모델 Y는 트렁크에 시거잭이 하나 더 있어서, 블랙박스 보조배터리 설치할 때 유용하다.

특히 안쪽에서 이렇게 Y자 커넥터를 이용하면, 시거잭도 추가로 사용할 수 있고 배선도 손상없이 할 수 있기 때문에 좋다.
