CCTV 장거리(120m이상?) 연결 후기

by zipi 2020. 1. 28.
반응형

기존에 집 및 마을 입구 감시하던 CCTV DVR에 새로 카메라 하나를 추가해야 할 일이 생겼다.

마을 공동 분리수거장에.. 양심없이 마구 버리는 일이 종종 생겨 CCTV로 녹화하기 위한 목적이다.



문제는 너무 멀다..

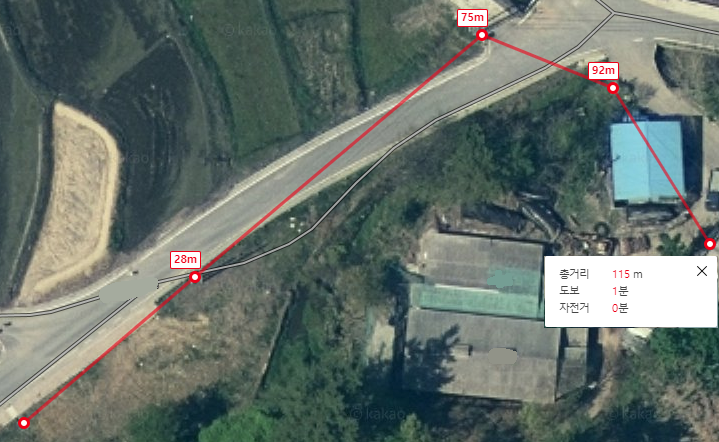

카카오 지도상으로 115M인데 줄이 쳐지고, 지붕에서 내려오는 길이, 여유분을 포함하면 120m~125m정도 되는걸로 예상된다.





사전준비

사용하는 DVR은 이지피스의 AHD 녹화용 4채널 모델...좀 오래되어서 1080P(약 200만화소) 녹화가 가능하다.

우선 카메라가 지원되는 AHD 200만 화소 모델로 하여 최종 결정.



CCTV 설치시 케이블에는 여러 종류가 있는데..

1. 3P/4P 쉴드 케이블

2. 동축 케이블

3. UTP 케이블(흔히 랜선)



3P/4P 쉴드 케이블은 흔히 일반 전선하고 비슷하다. 화질은 가장 좋지 않으나, 선이 잘 구부러지다보니 단거리에서 유용.

동축 케이블은 쉽게 말해 TV 안테나선. 3C, 5C, 7C등 두꺼운 케이블을 쓸 경우 더 장거리까지 가며 화질이 좋음.

UTP케이블은 흔히 랜선이라 부르는 그 케이블인데 AHD CCTV에서 쓰기 위해서는 발룬이라는 어댑터를 양끝에 넣어줘야 한다. (추가비용으로 1~2만원, 고가형은 그 이상)



일단 장거리로 전달하기 위해 케이블은 동축케이블 5C와 UTP 케이블.

이지피스 상담원을 통해 화질은 쉴드케이블 -> UTP 케이블 -> 동축 순으로, UTP와 동축은 큰 차이가 없는걸로 말함. (발룬의 성능차이도 있을듯)

또한 상담원 말로는 동축 5C와 UTP는 대략 80~100m정도를 보장한다고 한다. (그이상도 가능하지만 우리가 이정도로만 불러줄 수 있다 라는 뜻으로 들림. 막상 했는데 안될수도 있기에..)



아무튼 최종 결정은 5C 동축케이블+전원케이블 200M짜리로 결정함.

http://egpis.co.kr/mall/shopbrand_view.php?navi=Y&uid=7270



얼굴잡는 CCTV 이지피스

얼굴잡는 CCTV 이지피스, 고화질 풀HD, 품질보증제도, 공중파 TV광고, 48시간이내 AS완벽처리

egpis.co.kr

(참고로 이지피스쇼핑몰은 협력사만 가능하며, 개인사용자는 두현시큐리티에서 구매가능. 동일한 회사라고 함)



UTP도 고려하였으나 UTP 300M + 발룬하면 동축과 큰 비용차이가 나지 않았으며, 결정적으로 옥외에 설치 + 전신주 등에 매달기에 일반 케이블로 하면 당겼을때 끊어질까 우려됨. 옥외용 + 철심있는 제품도 있으나 역시 가격차이..



전원문제

장거리로 CCTV를 설치하려면 문제가 되는게 전원문제가 가장 크다.

가장 좋은건 CCTV가 설치되는 근처에서 전원을 따오는게 가장 좋다.

가장 편한건 CCTV 녹화기 근처에서 전원을 같이 줘서 설치하는것이 좋다. 전원,동축 일체 케이블을 구매한 이유가 그것인데..

케이블이 얇고, 멀리갈수록 전압이 떨어진다. 그래서 12V를 쓰는  CCTV 카메라가.. 대략 수십M넘어가면 전압이 너무 떨어져서 작동하지 않게될 가능성이 크다.



아래 사이트에서 테스트해보았을 때 120m에 12v는 사실상 사용 불가능... 트깋 구매한 케이블은 전원선이 0.2sq로 정말 얇다..

https://www.calculator.net/voltage-drop-calculator.html



Voltage Drop Calculator

Voltage Drop Calculator This is a calculator for the estimation of the voltage drop of an electrical circuit based on the wire size, distance, and anticipated load current. Please note this calculator assume the circuit is operate in a normal condition—roo

www.calculator.net

결론으로 전원 어댑터를 DC24V 어댑터로 사용함.

참고로 발룬을 이용하는 UTP케이블은 전원 문제에서 조금더 자유로운듯.. 아무래도 발룬에서 보내는쪽에서 승압하고, 반대편에서 12V로 맞춰주는걸로 보이며, 이로인해 150M정도까지도 가능한걸로 보임.



카메라쪽에서는  아래 제품을 사용함. 적당히 저렴하고.. 12V-36V입력이 들어올 때 12V출력이 나오게 만들어준다.

24V 또는 36V어댑터를 쓰면 충분히 가능하다. 48V 어댑터를 안쓴 이유는 혹시나 아래 범위를 초과할까봐...

전압이 높으면 전류가 낮아서, 전선에 얇아도 충분히 가능하다. 24V말고 36V 어댑터를 싸면 좋았을뻔 했다.

https://smartstore.naver.com/comsmart/products/4139533797



Coms DC 전원 변환 컨버터, 입력 DC12-36V NT993 : 컴스마트

[컴스마트] 알찬 신제품 및 IT 정보를 함께 나누는 컴스마트 입니다.

smartstore.naver.com



참고로.. 120M정도 가서 전압을 재보니 약 15~18V정도 나오는듯..





결론

된다.

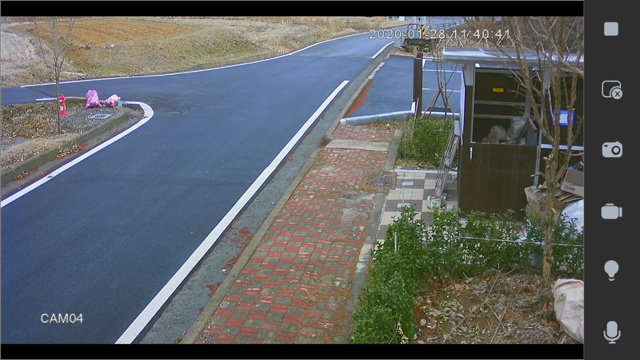

120M도 5C + 전원케이블로 잘 나온다. 화질도 잘 나와서 저 앞쪽에 차량 번호판 판독까지 가능.

아무튼 전원을 멀리 보내야 한다면 12V가 아닌 그 이상(24V/36V/48V)를 넣고, 카메라쪽에서 12V 출력해주는 제품으로 전압을 맞춰주면된다.



이정도 화질이면 5C케이블로 150M까지 가능하지 않을까...



반응형

'취미 > 아무거나' 카테고리의 다른 글

DUCAR DG8300E 발전기 매뉴얼  (0) 2020.08.11
CCTV 장거리(120m이상?) 연결 후기  (2) 2020.01.28

댓글2

  • 한철웅 2022.06.13 17:37

    CCTV 장거리 전송시 5C-HFBT 또는 UTP를 이용해서 300미터 안팍의 영상 전송은 문제가 없다는 유튜브 영상은 몇 가지 봤습니다만 DC12V의 안정적인 전송에 대한 얘기는 없었습니다.

    지피님이 쓰신 이 글 덕에 DC 변환 컨버터에 대해 알게 되어 감사 드립니다. 전문가는 아니지만 대충 생각해도 아답타라는 물건은 실내에 있는 것이 맞는 것 같은데 현장에서는 5C + VCTF(AC 220V) 두 가닥을 끌어서 카메라 하우징 안에 12v 어댑터를 넣는 경우가 많거 든요. 매우 비효율적인 방법이라 생각 했는 데 이런 좋은 방법이 있었네요. 야외 + 고소 220v 작업이라 위험하기도 하구요.

    저도 검색을 좀 해보니 낮은 전압을 올려주는 이런 제품도 있네요.
    http://item.gmarket.co.kr/DetailView/Item.asp?goodscode=1579145111&GoodsSale=Y&jaehuid=200002657&service_id=elecdn

    작업성은 본문에 언급하신 제품이 더 좋을 것 같은데 아쉽게도 해당 상품이 검색이 안되네요. ㅎㅎ

    좋은 글 감사합니다.
    답글

    • Favicon of https://zipi.me BlogIcon zipi 2022.06.13 17:45 신고

      사용한 CCTV 케이블의 전원 공급용 선이 매우 얇아서, 장거리에 좀 부적절했습니다...
      AC를 보내는 방법도 생각했지만, 합선의 위험과 AC를 같이 보내면 노이즈 문제도 심할것으로 알고 있습니다.

      그래서 DC를 보내고, 전압을 높인 후, 반대편에서 12V로 내리는 것으로 했습니다.
      어댑터 출력을 24V로 했고, (쉽게 구매할수 있음),
      12V 출력으로 만들어주는건, 제가 쓴 제품은 단종인가봅니다. 강압형 제품으로 깔끔하긴하죠.

      요즘은 IP카메라로 PoE 기능을 많이 써서, 이렇게 하지는 않을겁니다. (CCTV 카메라를 생각하신다면 IP로 하세요~ PoE는 랜케이블내에 48V 정도 전압을 같이 보내서 수백m까지도 잘 됩니다....)
