구축 아파트 인터폰 CAV-77MG 자가 교체기
과거에 삼성 인터폰 자가 교체기를 올렸는데, 이번에 이사가면서 이번에는 코맥스 인터폰(비디오폰)을 교체하게 되었다.
업체 쓰면 6~10만원 가량 추가되는데 직접해서 비용을 절약!!
SHT-308을 SHT-3625로 셀프 교체기 #1. 분석
SHT-308을 SHT-3625로 셀프 교체기 #1. 분석
이번에 아파트로 이사하니 손볼게 많다.비디오폰의 경우.. 오래된 SHT-308 모델인데.. 화면도 안나오고, 사진처럼 노랗게 변해서 별로... 좋아보이지 않느다. 내집은 아니지만 깔끔하게 하기 위해
zipi.me
본인 아파트에 어떤 인터폰이 들어가는지 모르겠다면, 구글/네이버에 아파트명 + 인터폰/비디오폰으로 검색하면 어느제조사인지 나온다.
그걸로 쉽게 알 수 있다.
기존 구축 인터폰 분석
기존에 설치된 인터폰은 IVP-500WT로, 코맥스서 만들고, I Controls에서 판매하는 제품이다.
이제품은 보통 구축 아이파크에 납품되는 제품으로 보인다.

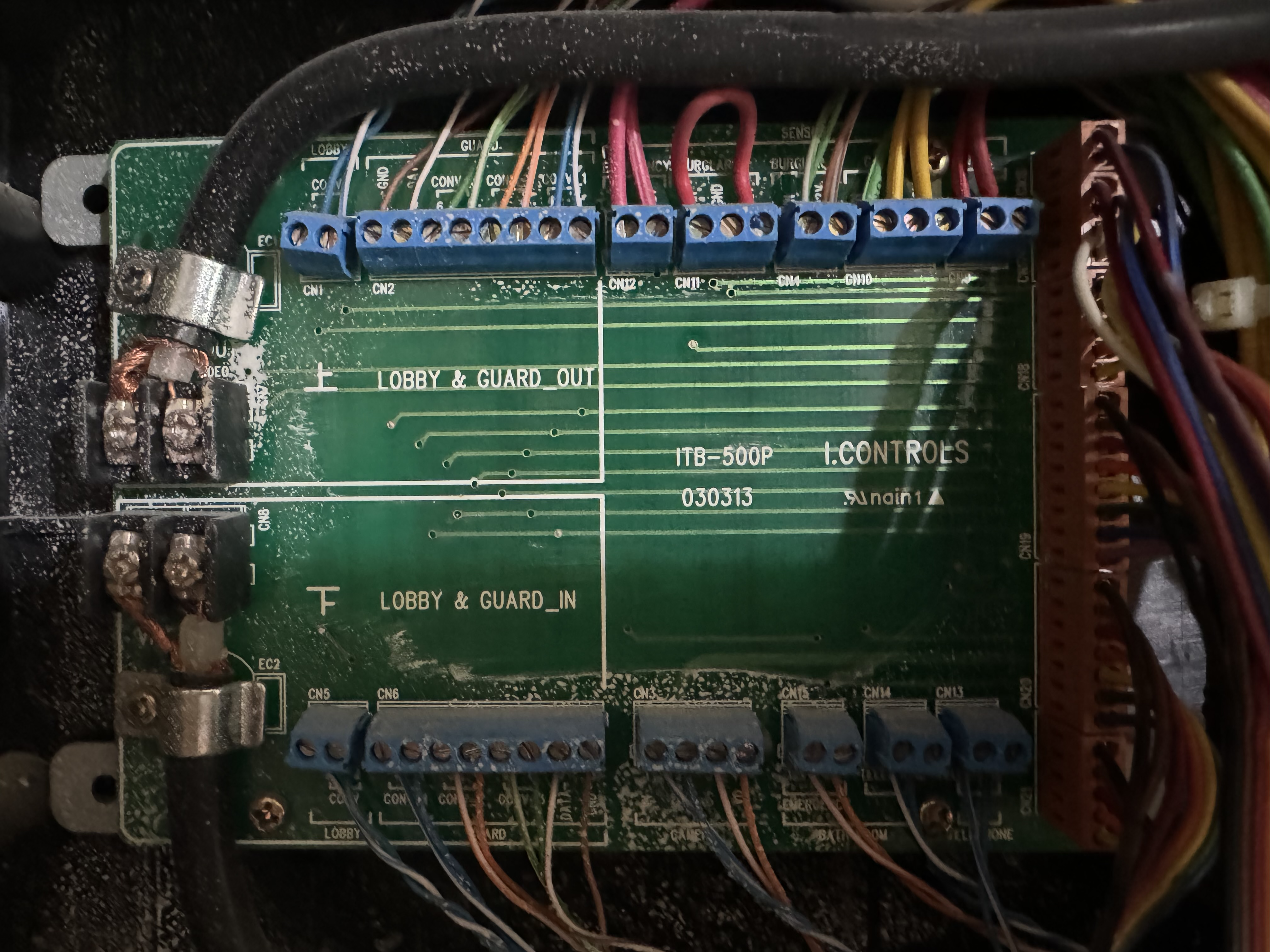

인터폰은 IVP-500WT이고, 뒷쪽에 들어가는 보드는 ITV-500P 제품이다.
아파트에 설치되는 감지기(센서)류들은 사용하지 않기 때문에, 우측 하단의 감지기라고 표시된 선뭉치 2개는 제거해도 무관하다. 헷갈리니 제거!
아파트 인터폰은 경비실/공동현관에서 각 가정을 거치면서 위에까지 올라간다. 그래서 단선이 되면 내 윗집은 인터폰이 안될수도 있다.
그래나 저 보드를 최대한 이용하면 문제없이 사용가능하다.
경비실 & 통화
통화1/2/3과 DATA/GND 라인은 아랫집에서 선이 올라오고 윗집으로 올라간다.
보드 기준으로 아랫집/윗집이 서로 연결되어 있기 때문에 보드로 들어가는 선을 제거만 하지 않고, 보드에서 나오는 선만쓰면 문제될것은 없다.
대충 이런형태로 경비실(통화1~3, DATA, GND)는 위/아래가 연결되어 있으니, 보드에서 나와서 인터폰으로 들어가는 배선에서 직접 연결해주는게 편하다. 보드에서 선을 빼서 연결하면 힘들고, 특히 UTP 선이고 얇아서 단선도 쉬우니 보드에서 나와서 인터폰으로 들어가는 선을 잘라서 연결한다.
인터폰에 선 색까지 써있기 때문에 보면서 하면 할만하다.
보드에 들어오는 선을 빼서 작업하기보다, 보드에서 나오는 선을 공략하면 편하다.
공동현관카메라(Lobby)
이게 좀 특이한데, 영상선이 윗집과 아랫집이 단절되어 있고 인터폰에서 연결해준다.
그래서 가끔 업체 블로그보면 잘못하면 윗집 영상 안나와요~ 하는 이유가 이거 때문이다.

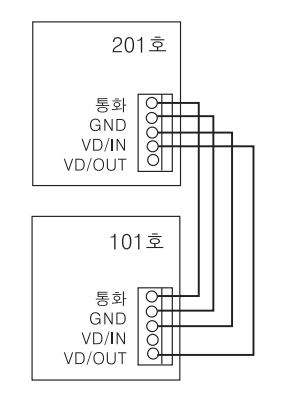

코맥스는 이런 형태로, 아랫집에서 올라온 영상선이 우리집의 인터폰의 VD/IN 으로 들어오고, 우리집의 인터폰의 VD/OUT을 윗집으로 보내줘야한다.
이미 애초에 그렇게 배선이 되어 있기 때문에 순서대로 연결하면 되지만, 인테리어 한다고 배선만하고 인터폰을 연결해두지 않거나, VD/OUT 연결을 깜빡해두면, 내 윗집으로 모든 세대에 영상이 안나오게된다.
인터폰을 빼둬야한다면 이런 점퍼선으로 VD/IN과 VD/OUT을 연결해주면된다. 또는 피복까서 연결해둬도 된다.
(테스터기로 찍었을 때 인터폰 내부에서 VD IN/OUT이 연결되어 있는걸로 봐서, 그냥 연결시켜놔도 될거 같은데...)
현관카메라
현관 카메라는 구형이나 신형이나 배선과 배선 순서가 동일하다. 심지어 커넥터도 동일하다.
구형꺼 그냥 신형에 끼우면 인식이된다. 기존 인터폰이 다른 모델이라면 확인은 필요하지만, 4선식이고 배선순서가 같다면 끼우면 인식한다.
다만, 외부 카메라를 바꿔야지 인식된다. (카메라 먼저 교체하고 작업하면 편함)
전원
전원 포트 모양도 구형이나 신형이나 동일하다. 바꿀 필요 없이 연결하면 끝.

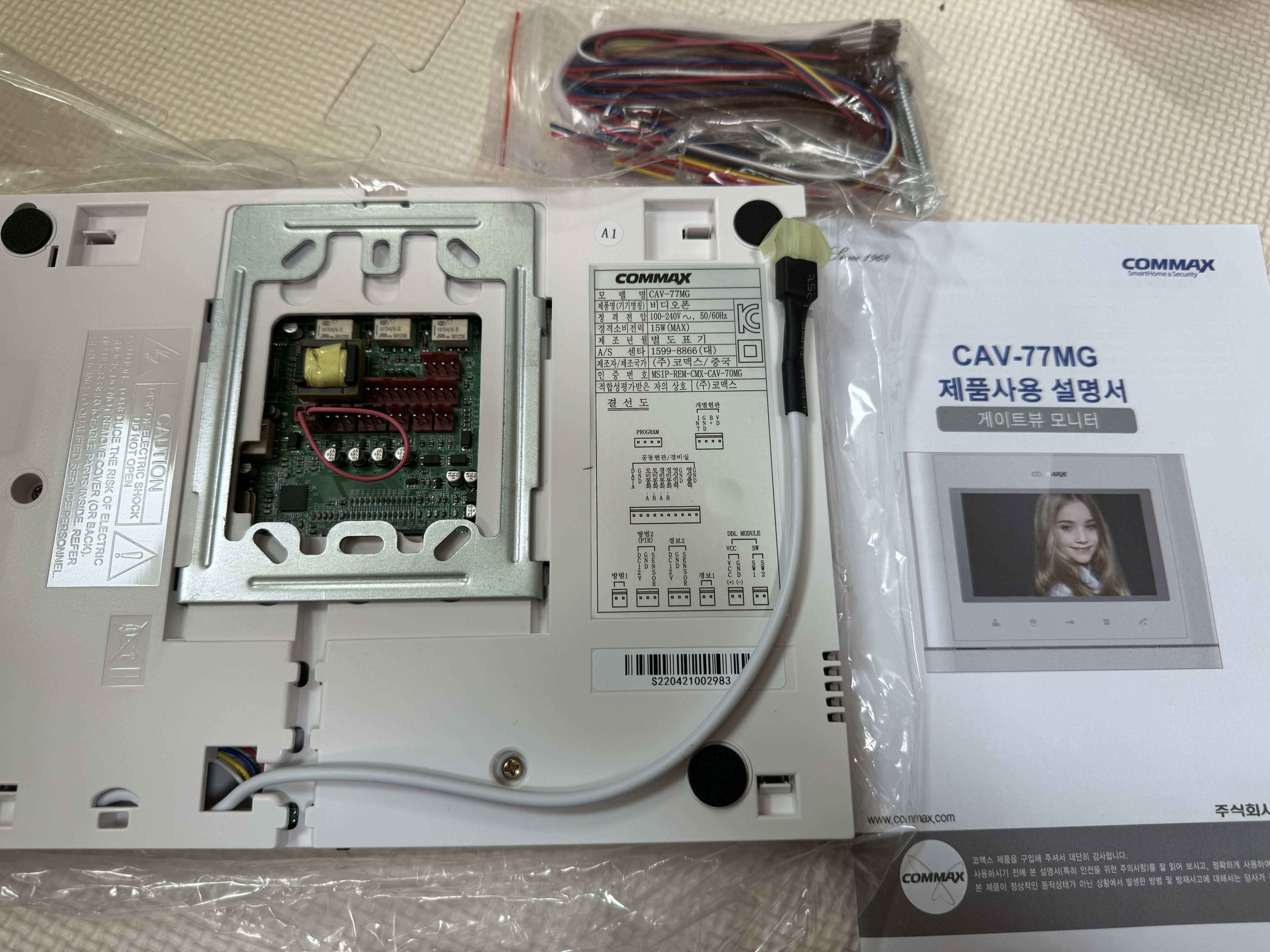

CAV-77MG와 연결하기
CAV-43MG와도 동일할거며, 481 신형 디지털쪽이면 대부분 동일할것으로 보인다.

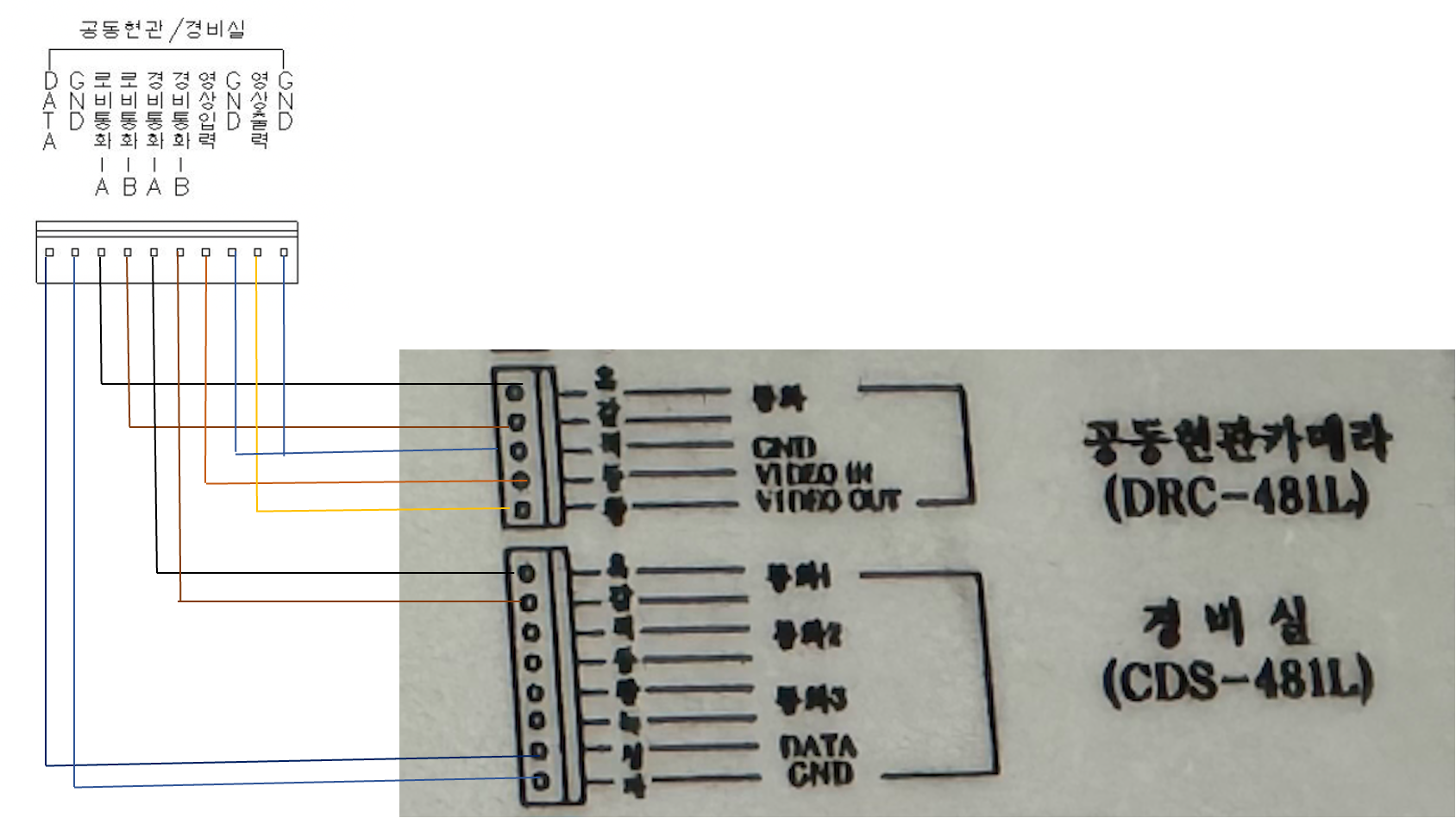

배선도
개별현관은 기존과 동일하니, 공동현관/경비실만 잘 연결해주면된다.
DDL Module는 도어락 연동이니 나중에 하면된다.
구형 제품과 연결/배선하기
기존에 경비 통화가 1~3까지 있는데 1개만 연결하면된다.
참고로 통화라인은 극성이 없으니 순서가 바뀌어도 무관하다. 통화 1에 2선있는데 이걸 제대로 연결만하면된다.
세대번호, 로비 카메라 번호, 비밀번호 설정
메뉴버튼을 3초이상 누르면 세대번호 설정하는 화면으로 바뀐다.
삼성의 경우 세대번호 알기가 좀 어려웠는데 코맥스는 쉽다. 그냥 동 호수이다.
HOME SET메뉴에서 HOME ID가 세대번호이다.
동/호수로 나오는데 4자리씩이다. 예로들어 309동 201호라면 0309동 0201호로 입력해두면된다.
password 에서 공동현관에서 쓸 비밀번호를 입력할 수 있다.
로비 ID를 입력해야한다. 해당 로비 ID는 로비에 있는 공동현관 카메라 번호로, 이 번호가 다르면 영상이 안나올 수 있다.
(또는 모니터링이 안된다는데..)
로비 ID를 확인해야하는데 이건 외부에 있으면 바로 알 수 있다.
인터폰에 설정할 동은 206동이고, 로비 ID는 1이다.
보통 층마다 2개씩 있는 집은 1/2호가 1번, 3/4호가 2번 이런식으로 바뀐다.
매뉴얼
공동현관과 cav-77mg 매뉴얼 첨부.
코맥스 홈페이지에서도 이걸 제공을 안하다니....
이제 끝.
1층가서호출해보고, 비밀번호로 문도 열어보면 된다. 음성도 잘 되면 끝.
인터폰 교체 어렵지 않습니다!
